Hallo! Als Lieferant von Rechteckrohren werde ich oft gefragt, wie man das Trägheitsmoment eines Rechteckrohrs berechnet. Es ist ein entscheidendes Konzept im Ingenieurwesen und im Baugewerbe, daher dachte ich, ich würde einige Erkenntnisse zu diesem Thema teilen.
Lassen Sie uns zunächst verstehen, was das Trägheitsmoment ist. Einfach ausgedrückt ist es ein Maß für den Widerstand eines Objekts gegenüber Änderungen seiner Rotationsbewegung. Bei einem rechteckigen Rohr hilft die Berechnung des Trägheitsmoments den Ingenieuren dabei, zu bestimmen, wie sich das Rohr unter verschiedenen Belastungen und Belastungen verhält. Dies ist beim Entwurf von Bauwerken wie Gebäuden, Brücken und Maschinen äußerst wichtig.
Wie berechnen wir es? Nun, es gibt ein paar Formeln, die wir je nach Ausrichtung des Rohrs und der Drehachse verwenden können.
Berechnung des Trägheitsmoments für ein rechteckiges Rohr
Nehmen wir an, wir haben ein rechteckiges Rohr mit den Außenabmessungen (b_{o}) (Breite) und (h_{o}) (Höhe) sowie den Innenabmessungen (b_{i}) (Innenbreite) und (h_{i}) (Innenhöhe).
Trägheitsmoment um die x-Achse (horizontale Achse, die durch den Schwerpunkt verläuft)
Die Formel für das Trägheitsmoment um die x-Achse ((I_{x})) ist gegeben durch:
[I_{x}=\frac{1}{12}(b_{o}h_{o}^{3}-b_{i}h_{i}^{3})]
Trägheitsmoment um die y-Achse (vertikale Achse, die durch den Schwerpunkt verläuft)
Die Formel für das Trägheitsmoment um die y-Achse ((I_{y})) lautet:
[I_{y}=\frac{1}{12}(h_{o}b_{o}^{3}-h_{i}b_{i}^{3})]
Lassen Sie uns dies anhand eines Beispiels aufschlüsseln. Angenommen, wir haben ein rechteckiges Rohr mit einer Außenbreite (b_{o} = 10) Zoll, einer Außenhöhe (h_{o}= 6) Zoll, einer Innenbreite (b_{i}= 8) Zoll und einer Innenhöhe (h_{i} = 4) Zoll.
Für das Trägheitsmoment um die x-Achse:
[I_{x}=\frac{1}{12}(10\times6^{3}-8\times4^{3})]
[I_{x}=\frac{1}{12}(10\times216 - 8\times64)]
[I_{x}=\frac{1}{12}(2160- 512)]
[I_{x}=\frac{1}{12}\times1648\ approx137,33\space in^{4}]
Für das Trägheitsmoment um die y-Achse:
[I_{y}=\frac{1}{12}(6\times10^{3}-4\times8^{3})]
[I_{y}=\frac{1}{12}(6\times1000 - 4\times512)]
[I_{y}=\frac{1}{12}(6000 - 2048)]
[I_{y}=\frac{1}{12}\times3952\ approx329,33\space in^{4}]
Warum ist das Trägheitsmoment wichtig?
Das Trägheitsmoment spielt bei der Strukturkonstruktion eine entscheidende Rolle. Ein höheres Trägheitsmoment bedeutet, dass das Rohr widerstandsfähiger gegen Biegung und Verformung ist. Dies ist von entscheidender Bedeutung, wenn das Rohr in Anwendungen verwendet wird, in denen es starken Belastungen oder Kräften ausgesetzt ist.
Beispielsweise werden in einem Gebäuderahmen Rechteckrohre mit entsprechenden Trägheitsmomenten verwendet, um sicherzustellen, dass die Struktur Windlasten, seismischen Kräften und dem Gewicht des Gebäudes selbst standhält. In Maschinen können Rohre mit dem richtigen Trägheitsmoment übermäßige Vibrationen verhindern und einen reibungslosen Betrieb gewährleisten.
Unser Produktsortiment
Als Lieferant von Rechteckrohren bieten wir ein breites Sortiment an qualitativ hochwertigen Produkten. Wir verfügen über Rohre aus verschiedenen Materialien und mit unterschiedlichen Spezifikationen, um Ihren spezifischen Anforderungen gerecht zu werden.

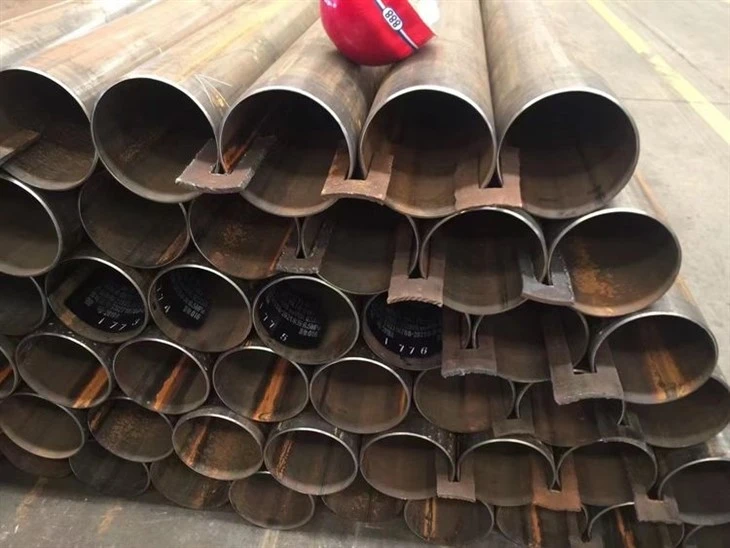

Wenn Sie nach einem bestimmten Rohrtyp suchen, haben wir Optionen wie:ASTM A572 GR.50 LSAW-ROHR, das für seine hervorragende Festigkeit und Haltbarkeit bekannt ist. Wir liefern auchASTM A501 Warmgeformte, geschweißte und nahtlose Strukturrohre aus Kohlenstoffstahl, das sich hervorragend für eine Vielzahl von strukturellen Anwendungen eignet. Und wenn Sie ein Rohr für Pipeline-Projekte benötigen, sind unsereAPI 5L PSL2 X52 Leitungsrohrist eine zuverlässige Wahl.
So wählen Sie das richtige Rechteckrohr aus
Bei der Auswahl eines Rechteckrohrs ist es wichtig, Faktoren wie das erforderliche Trägheitsmoment, die Tragfähigkeit, die Materialeigenschaften und die Abmessungen zu berücksichtigen. Sie sollten auch an die Umgebungsbedingungen denken, denen das Rohr ausgesetzt sein wird, wie z. B. Korrosion, Temperaturschwankungen und chemische Einwirkung.
Wenn Sie sich nicht sicher sind, welches Rohr für Ihr Projekt das Richtige ist, hilft Ihnen unser Expertenteam gerne weiter. Wir können Sie bei der Berechnung des erforderlichen Trägheitsmoments unterstützen und Ihnen das beste Produkt für Ihre spezifische Anwendung empfehlen.
Abschluss
Die Berechnung des Trägheitsmoments eines Rechteckrohrs ist ein wesentlicher Schritt bei der Strukturkonstruktion. Wenn Sie die Formeln und die Bedeutung dieses Konzepts verstehen, können Sie fundierte Entscheidungen bei der Auswahl des richtigen Rohrs für Ihr Projekt treffen.
Wenn Sie auf der Suche nach rechteckigen Rohren sind oder Fragen zu unseren Produkten haben, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Ihnen die besten Lösungen und Unterstützung für Ihre Bau- und Ingenieuranforderungen zu bieten. Lassen Sie uns ein Gespräch beginnen und sehen, wie wir gemeinsam Ihr Projekt zum Erfolg führen können!
Referenzen
- Beer, FP, Johnston, ER, Mazurek, DF, Cornwell, PJ und Self, BP (2016). Vektormechanik für Ingenieure: Statik und Dynamik. McGraw – Hill Education.
- Hibbeler, RC (2016). Mechanik der Materialien. Pearson.
