Als Lieferant von ERW-Rohren hatte ich eine Menge Fragen zu den Tests, die an ERW-Rohren durchgeführt wurden. Denn ERW-Rohre werden in einer Vielzahl von Anwendungen eingesetzt, vom Bauwesen bis hin zu Öl und Gas. Daher ist es äußerst wichtig, dass sie bestimmte Qualitätsstandards erfüllen. In diesem Blog führe ich Sie durch die wichtigsten Tests, die wir durchführen, um sicherzustellen, dass unsere Pfeifen erstklassig sind.
Visuelle Inspektion
Der erste und wahrscheinlich grundlegendste Test ist die Sichtprüfung. Es ist genau das, wonach es sich anhört – wir schauen uns nur die Rohre genau an. Wir prüfen auf offensichtliche Mängel wie Risse, Dellen oder Oberflächenunregelmäßigkeiten. Dies ist ein entscheidender Schritt, denn selbst ein kleiner Fehler kann später zu großen Problemen führen. Beispielsweise könnte ein Riss dazu führen, dass das Rohr undicht wird, was insbesondere bei Anwendungen wie dem Transport von Gas oder Wasser ein absolutes Tabu ist.
Bei der Sichtprüfung schauen wir uns auch die Abmessungen des Rohres an. Durchmesser, Wandstärke und Länge müssen innerhalb der vorgegebenen Toleranzen liegen. Wenn das Rohr zu dick oder zu dünn ist, funktioniert es möglicherweise nicht wie erwartet. Deshalb verwenden wir Messwerkzeuge wie Messschieber und Mikrometer, um sicherzustellen, dass alles genau stimmt.
Ultraschallprüfung (UT)
Ein weiterer wichtiger Test ist die Ultraschallprüfung. Es handelt sich um eine zerstörungsfreie Prüfmethode, bei der hochfrequente Schallwellen verwendet werden, um interne Fehler in den Rohren zu erkennen. Die Funktionsweise besteht darin, dass ein Wandler Ultraschallwellen in das Rohr sendet. Wenn diese Wellen auf einen Defekt wie einen Riss oder einen Einschluss treffen, werden sie zurückreflektiert und vom Wandler erfasst.
Der Vorteil der UT besteht darin, dass sie Fehler erkennen kann, die mit bloßem Auge nicht sichtbar sind. Es kann interne Defekte tief in der Rohrwand finden. Dies ist sehr nützlich, da es manchmal zu Problemen im Rohrinneren kommen kann, ohne dass äußere Anzeichen erkennbar sind. Beispielsweise könnte in einer Ölpipeline ein interner Riss zu einem großen Leck führen, und UT kann uns dabei helfen, diese Probleme zu erkennen, bevor sie zu einer Katastrophe werden.
Magnetpulverprüfung (MT)
Die Magnetpulverprüfung wird hauptsächlich zur Erkennung von Oberflächen- und oberflächennahen Defekten in ferromagnetischen Materialien eingesetzt, aus denen die meisten ERW-Rohre bestehen. Bei diesem Test magnetisieren wir das Rohr und tragen dann Eisenpartikel auf die Oberfläche auf. Liegt ein Defekt vor, wird das Magnetfeld gestört und die Eisenpartikel sammeln sich an der Defektstelle und machen den Defekt sichtbar.
MT ist eine schnelle und effektive Möglichkeit, Oberflächenrisse zu finden. Dies ist besonders nützlich für Rohre, die rauen Umgebungsbedingungen ausgesetzt sind, wie sie beispielsweise in Offshore-Ölplattformen verwendet werden. Jeder Oberflächenriss könnte ein Ausgangspunkt für Korrosion sein, daher ist es wichtig, diese frühzeitig zu erkennen und zu beheben.
Hydrostatische Prüfung
Bei der hydrostatischen Prüfung handelt es sich um einen Test, bei dem das Rohr mit Wasser gefüllt und auf ein bestimmtes Druckniveau gesetzt wird. Mit diesem Test wird überprüft, ob das Rohr dem Druck standhält, ohne dass es zu Undichtigkeiten oder Brüchen kommt. Normalerweise halten wir den Druck über einen bestimmten Zeitraum, typischerweise etwa 5 Minuten, aufrecht, um sicherzustellen, dass das Rohr der Belastung standhält.
Dieser Test ist von entscheidender Bedeutung für Rohre, die in Hochdruckanwendungen eingesetzt werden, beispielsweise in der Öl- und Gasindustrie. Wenn ein Rohr den hydrostatischen Test nicht besteht, liegt ein Problem mit seiner Integrität vor und es kann in solchen Hochdrucksituationen nicht verwendet werden.
Chemische Analyse
Um die Zusammensetzung des in den ERW-Rohren verwendeten Stahls zu bestimmen, wird eine chemische Analyse durchgeführt. Wir entnehmen Proben aus den Rohren und analysieren diese im Labor. Bei der Analyse werden Elemente wie Kohlenstoff, Mangan, Schwefel und Phosphor untersucht. Das richtige Gleichgewicht dieser Elemente ist wichtig für die Festigkeit, Duktilität und Korrosionsbeständigkeit des Rohrs.
Wenn beispielsweise der Kohlenstoffgehalt zu hoch ist, kann das Rohr spröde werden. Andererseits kann ein zu hoher Schwefelgehalt die Schweißbarkeit des Rohrs beeinträchtigen. Durch die Durchführung chemischer Analysen können wir sicherstellen, dass der Stahl den erforderlichen Standards entspricht.
Zugversuch
Mit Zugversuchen werden die Festigkeit und Duktilität des Rohrs gemessen. Bei diesem Test entnehmen wir eine Probe des Rohres und ziehen daran, bis es bricht. Während des Tests messen wir die Kraft, die erforderlich ist, um die Probe zu brechen, und das Ausmaß der Dehnung, die sie erfährt.
Die Ergebnisse des Zugversuchs sagen viel über die Leistung des Rohrs aus. Eine hohe Zugfestigkeit bedeutet, dass das Rohr hohen Belastungen standhält, ohne zu brechen. Eine gute Duktilität bedeutet, dass sich das Rohr unter Belastung verformen kann, ohne dass es zu Rissen kommt. Diese Eigenschaften sind für Rohre, die in verschiedenen Anwendungen eingesetzt werden, von entscheidender Bedeutung, insbesondere wenn sie hohen Belastungen oder dynamischen Kräften standhalten müssen.
Härteprüfung
Mit der Härteprüfung wird die Härte des Rohres ermittelt. Es gibt verschiedene Methoden zur Härteprüfung, beispielsweise die Brinell-, Rockwell- und Vickers-Methode. Jede Methode hat ihre eigenen Vorteile und eignet sich für unterschiedliche Materialarten und Anwendungen.
Die Härte des Rohrs ist wichtig, da sie sich auf seine Verschleißfestigkeit und Schlagfestigkeit auswirkt. Beispielsweise müssen Rohre, die im Bergbau oder im Baugewerbe verwendet werden, möglicherweise eine hohe Abriebfestigkeit aufweisen. Durch die Prüfung der Härte können wir sicherstellen, dass die Rohre für den vorgesehenen Verwendungszweck geeignet sind.
Schweißnahtprüfung
Da ERW-Rohre durch das Einschweißen eines Stahlbandes in ein Rohr hergestellt werden, ist die Qualität der Schweißnaht von entscheidender Bedeutung. Zur Prüfung der Schweißnaht verwenden wir verschiedene Methoden, darunter Sichtprüfung, Ultraschallprüfung und Durchstrahlungsprüfung.
Mithilfe einer visuellen Inspektion wird das Erscheinungsbild der Schweißnaht auf Anzeichen von Porosität, fehlender Verschmelzung oder anderen Mängeln überprüft. Ultraschallprüfungen und Röntgenprüfungen können interne Fehler in der Schweißnaht erkennen, wie zum Beispiel Risse oder Einschlüsse. Eine gute Schweißnaht ist für die Gesamtfestigkeit und Integrität des Rohrs von entscheidender Bedeutung.
Beschichtungsinspektion
Viele ERW-Rohre sind zum Schutz vor Korrosion beschichtet. Durch eine Beschichtungsinspektion wird sichergestellt, dass die Beschichtung korrekt aufgetragen wird und den erforderlichen Standards entspricht. Wir prüfen die Dicke der Beschichtung, ihre Haftung auf der Rohroberfläche und ihre Widerstandsfähigkeit gegen Beschädigungen.
Eine ordnungsgemäße Beschichtung kann die Lebensdauer des Rohrs erheblich verlängern, insbesondere in korrosiven Umgebungen. Beispielsweise benötigen Rohre, die in Schiffsanwendungen oder in Bereichen mit hoher Luftfeuchtigkeit eingesetzt werden, eine gute Beschichtung, um Rost vorzubeugen.

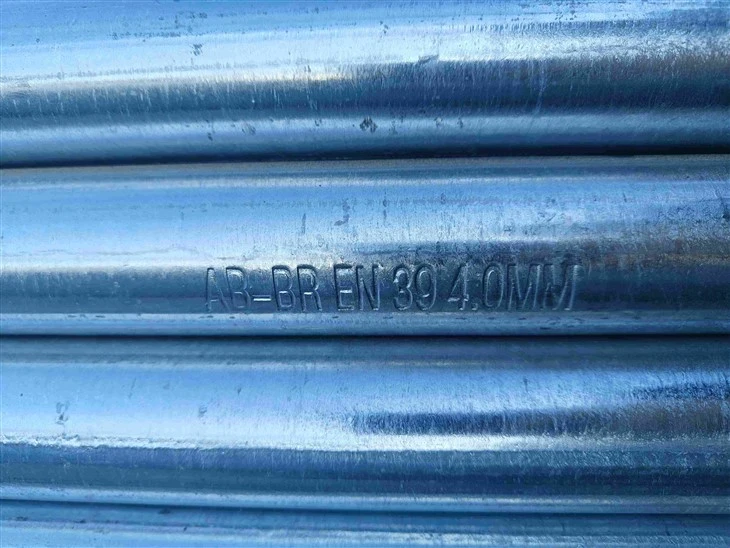

Wenn Sie auf der Suche nach hochwertigen ERW-Rohren sind, sind Sie bei uns genau richtig. Wir bieten ein breites Sortiment an ERW-Rohren an, darunterASTM A672 EFW-Rohre,DE 39 FEUERVERZINKTES GERÜSTROHR, UndERW-Stahlrohr. Alle unsere Rohre durchlaufen strenge Tests, um sicherzustellen, dass sie den höchsten Qualitätsstandards entsprechen. Wenn Sie am Kauf unserer Rohre interessiert sind, können Sie sich gerne an uns wenden, um ein Angebot einzuholen und ein Beschaffungsgespräch zu beginnen.
Referenzen
- „Piping Handbook“ von Nayyar, Pramod.
- „Non-Destructive Testing Handbook“ der American Society for Nondestructive Testing.
