Als Lieferant von Hohlprofilen nach EN 10219 werde ich oft nach den Knickfestigkeitseigenschaften dieser Produkte gefragt. Das Beulen ist im Hochbau ein entscheidender Aspekt, insbesondere bei der Verwendung von Hohlprofilen. In diesem Blogbeitrag werde ich mich mit den Knickfestigkeitseigenschaften von Hohlprofilen nach EN 10219 befassen und die Faktoren untersuchen, die sie beeinflussen, sowie ihre Bedeutung in verschiedenen Anwendungen.
Knicken verstehen
Beim Knicken handelt es sich um ein Phänomen, bei dem ein Bauteil unter Druckbelastungen durch plötzliche seitliche Auslenkung oder Verdrehung versagt. Sie tritt auf, wenn die Druckspannung in einem Bauteil einen kritischen Wert erreicht und es dadurch seine Stabilität verliert. Im Gegensatz zu anderen Versagensarten wie Fließen oder Bruch kann Knicken plötzlich und ohne große Vorwarnung auftreten, was es zu einem erheblichen Problem bei der Tragwerksplanung macht.
EN 10219 Hohlprofile: Ein Überblick
EN 10219 ist eine europäische Norm, die die technischen Lieferbedingungen für kaltgeformte, geschweißte Konstruktionshohlprofile aus unlegierten Stählen und Feinkornstählen festlegt. Diese Hohlprofile sind in verschiedenen Formen erhältlich, darunter quadratisch, rechteckig und kreisförmig, und werden aufgrund ihres hohen Festigkeits-Gewichts-Verhältnisses, ihrer hervorragenden Korrosionsbeständigkeit und ihrer einfachen Herstellung häufig im Baugewerbe, im Maschinenbau und in anderen Industriezweigen eingesetzt.
Faktoren, die die Knickfestigkeit von Hohlprofilen nach EN 10219 beeinflussen
1. Abschnittsgeometrie
Die Geometrie des Hohlprofils spielt eine entscheidende Rolle für dessen Knickfestigkeit. Quadratische und rechteckige Hohlprofile weisen im Vergleich zu kreisförmigen Hohlprofilen unterschiedliche Knickeigenschaften auf. Beispielsweise neigen kreisförmige Hohlprofile zu einem gleichmäßigeren Knickverhalten um ihren Umfang herum, während quadratische und rechteckige Profile um ihre schwächere Achse leichter knicken können. Das Seitenverhältnis (das Verhältnis der längeren zur kürzeren Seite in rechteckigen Abschnitten) beeinflusst auch die Knickung. Ein höheres Seitenverhältnis führt im Allgemeinen zu einem geringeren Knickwiderstand um die schwächere Achse.
2. Materialeigenschaften
Die Materialeigenschaften des in EN 10219-Hohlprofilen verwendeten Stahls wie Streckgrenze, Bruchfestigkeit und Elastizitätsmodul haben einen wesentlichen Einfluss auf die Knickfestigkeit. Eine höhere Streckgrenze und ein höherer Elastizitätsmodul führen im Allgemeinen zu einer höheren Knickfestigkeit. Feinkornstähle, die in diesen Abschnitten häufig verwendet werden, weisen im Vergleich zu unlegierten Stählen bessere mechanische Eigenschaften auf und bieten eine verbesserte Beulfestigkeit.
3. Länge des Mitglieds
Die Länge des Hohlprofils ist ein entscheidender Faktor beim Knicken. Mit zunehmender Länge des Stabes nimmt dessen Knickfestigkeit ab. Dies liegt daran, dass längere Elemente bei Druckbelastungen anfälliger für seitliche Durchbiegungen sind. Zur Berechnung der kritischen Knicklast wird der effektive Längenfaktor herangezogen, der die Endbedingungen des Bauteils berücksichtigt (z. B. fest – fest, gelenkig – gelenkig, fest – frei).
4. Endbedingungen
Die Endbedingungen des Hohlprofilelements können einen erheblichen Einfluss auf dessen Knickfestigkeit haben. Ein Bauteil mit festen Enden weist im Vergleich zu einem Bauteil mit befestigten Enden eine höhere Knickfestigkeit auf. Feste Enden schränken die Rotation und seitliche Bewegung ein und machen das Element stabiler unter Druckbelastungen. Im Gegensatz dazu ermöglichen befestigte Enden eine Drehung, wodurch die Fähigkeit des Elements, einem Knicken standzuhalten, verringert wird.
Berechnung der Knickfestigkeit
Die Beulfestigkeit von Hohlprofilen nach EN 10219 kann mit verschiedenen Methoden berechnet werden. Der gebräuchlichste Ansatz basiert auf der Eulerschen Knickformel für lange Stützen, die die kritische Knicklast wie folgt angibt:
$P_{cr}=\frac{\pi^{2}EI}{(KL)^{2}}$
Dabei ist $P_{cr}$ die kritische Knicklast, $E$ der Elastizitätsmodul des Materials, $I$ das Trägheitsmoment des Querschnitts, $K$ der effektive Längenfaktor und $L$ die Länge des Elements.
Für kurze und mittlere Säulen sind jedoch komplexere Methoden erforderlich, die das nichtlineare Verhalten des Materials und des Querschnitts berücksichtigen. Eurocode 3 bietet detaillierte Richtlinien zur Berechnung der Knickfestigkeit von Stahlbauteilen, einschließlich Hohlprofilen nach EN 10219.
Anwendungen und Bedeutung der Knickfestigkeit in Hohlprofilen nach EN 10219
1. Bauindustrie
In der Bauindustrie werden Hohlprofile nach EN 10219 in verschiedenen strukturellen Anwendungen eingesetzt, beispielsweise in Stützen, Trägern und Fachwerken. Die Knickfestigkeit dieser Abschnitte ist entscheidend für die Sicherheit und Stabilität des gesamten Bauwerks. Beispielsweise müssen in Hochhäusern Stützen aus Hohlprofilen nach EN 10219 über eine ausreichende Knickfestigkeit verfügen, um den Druckbelastungen aus den oberen Stockwerken standzuhalten.
2. Maschinen und Ausrüstung
In Maschinen und Anlagen werden Hohlprofile nach EN 10219 als Strukturbauteile eingesetzt. Die Knickfestigkeit dieser Abschnitte ist wichtig, um ein Versagen unter dynamischen und statischen Belastungen zu verhindern. Beispielsweise müssen bei Kranauslegern die Hohlprofile einem Knicken standhalten, um den sicheren Betrieb des Krans zu gewährleisten.
Vergleich mit anderen Produkten
Beim Vergleich von EN 10219-Hohlprofilen mit anderen ähnlichen Produkten, wie zAPI5l X52m Psl2 LSAW-Rohr, können die Knickfestigkeitseigenschaften variieren. API 5L-Rohre werden hauptsächlich in der Öl- und Gasindustrie eingesetzt und stellen unterschiedliche Designanforderungen. Hohlprofile nach EN 10219 hingegen sind eher auf allgemeine strukturelle Anwendungen ausgerichtet. Die kaltgeformte Beschaffenheit von EN 10219-Profilen verleiht ihnen im Vergleich zu längsunterpulvergeschweißten (LSAW) Rohren andere mechanische Eigenschaften.
Ein weiteres Produkt zum Vergleich istKaltgeformtes quadratisches Hohlprofil. Während beide kaltgeformt sind, werden Hohlprofile nach EN 10219 nach einer bestimmten europäischen Norm hergestellt, was aufgrund unterschiedlicher Materialqualität, Herstellungsverfahren und Maßtoleranzen zu unterschiedlichen Knickfestigkeitseigenschaften führen kann.

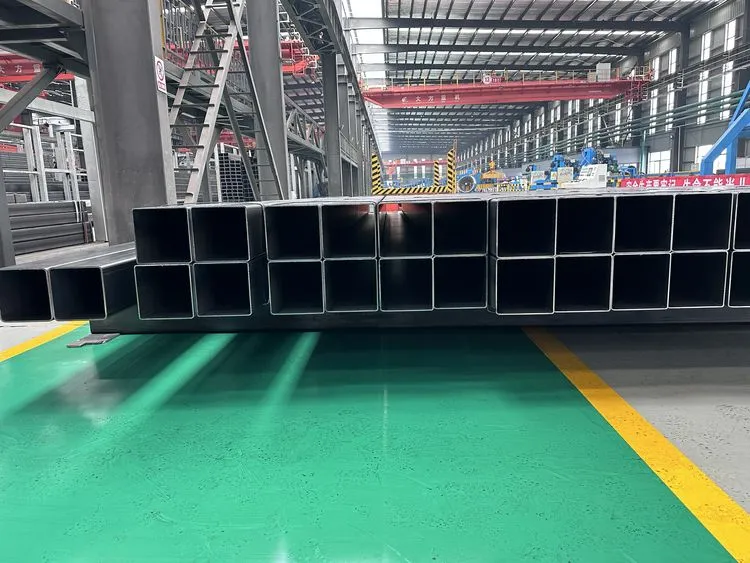

EN 10210 S460ML HOHLPROFILEgehören ebenfalls zur gleichen Kategorie der strukturellen Hohlprofile. EN 10210 gilt für warmgefertigte strukturelle Hohlprofile, während EN 10219 für kaltgeformte Profile gilt. Der Warmbearbeitungsprozess in EN 10210 kann zu unterschiedlichen Kornstrukturen und mechanischen Eigenschaften führen, was sich auf die Knickfestigkeit im Vergleich zu EN 10219-Profilen auswirkt.
Abschluss
Die Knickfestigkeitseigenschaften von Hohlprofilen nach EN 10219 werden von mehreren Faktoren beeinflusst, darunter Profilgeometrie, Materialeigenschaften, Länge des Elements und Endbedingungen. Das Verständnis dieser Faktoren ist für die ordnungsgemäße Gestaltung und Anwendung dieser Abschnitte in verschiedenen Branchen von entscheidender Bedeutung. Als Lieferant von Hohlprofilen nach EN 10219 bin ich bestrebt, qualitativ hochwertige Produkte bereitzustellen, die den spezifischen Anforderungen unserer Kunden an die Knickfestigkeit entsprechen.
Wenn Sie daran interessiert sind, Hohlprofile nach EN 10219 für Ihr Projekt zu kaufen, empfehle ich Ihnen, mich für ein detailliertes Gespräch über Ihre Bedürfnisse zu kontaktieren. Gemeinsam können wir anhand der Knickfestigkeit und anderer Leistungskriterien die am besten geeigneten Abschnitte auswählen.
Referenzen
- Eurocode 3: Bemessung von Stahlkonstruktionen – Teil 1 – 1: Allgemeine Regeln und Regeln für Gebäude.
- Handbuch zur Konstruktion von Stahlkonstruktionen, ASCE.
- „Buckling of Structural Members“ von Timoshenko, SP, und Gere, JM
